家用漏电保护器接线方法图解，看这篇就够了

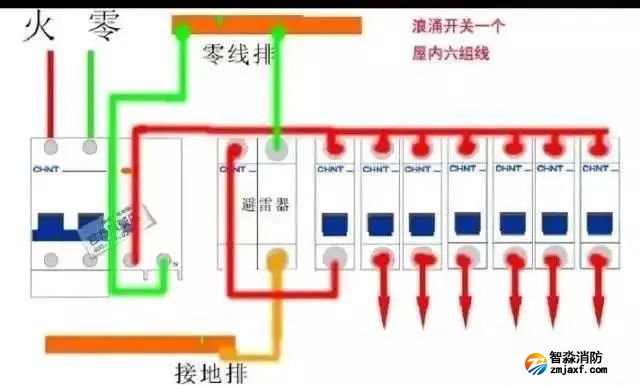

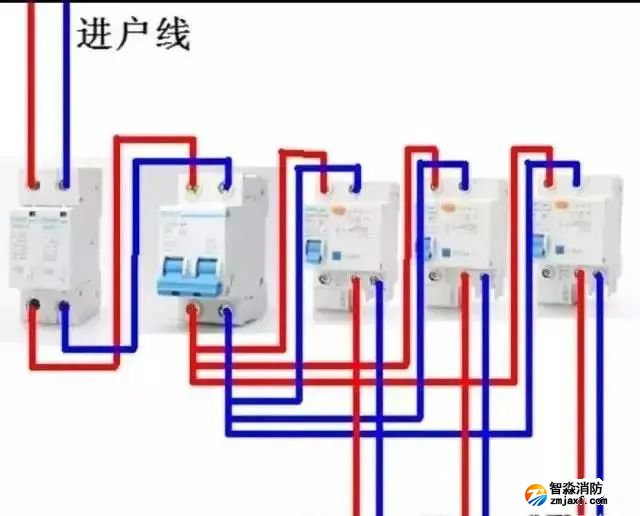

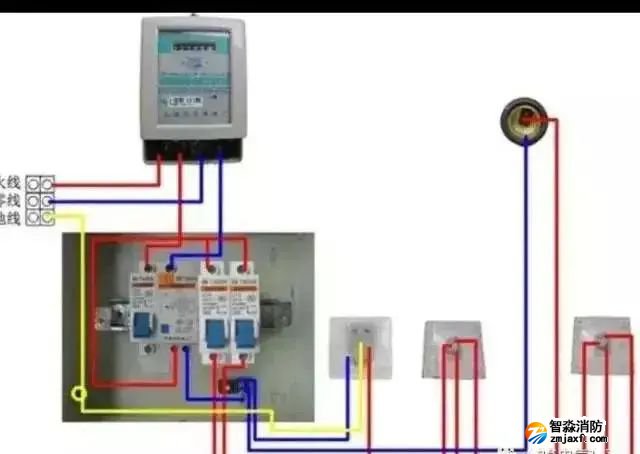

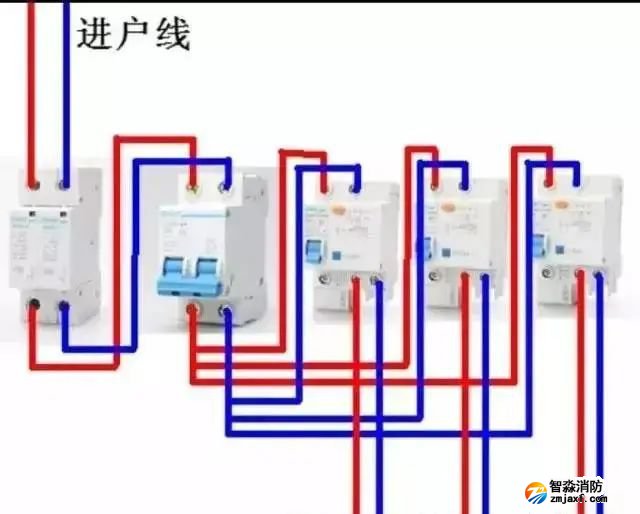

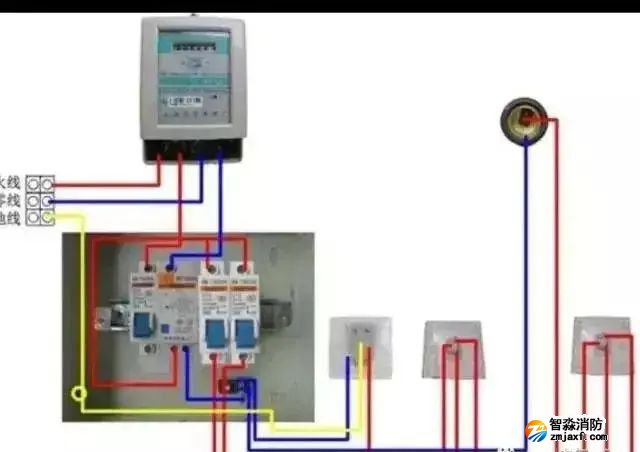

家居装修中，电路问题是比较重要的，尤其是现在家居中使用的电器越来越多，所以漏电保护器是一定要的，能有很好的保护作用，那漏电保护器接线图是怎样的呢，漏电保护器接线方法以及注意事项有哪些呢？下面老电工传给你免费的好经验：

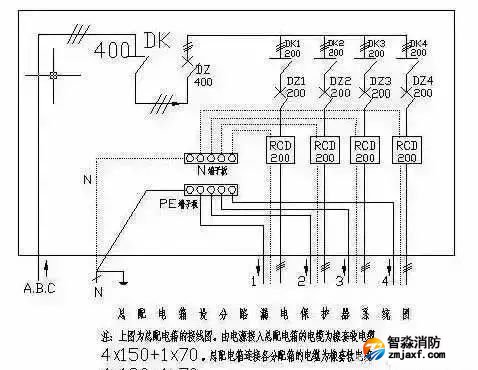

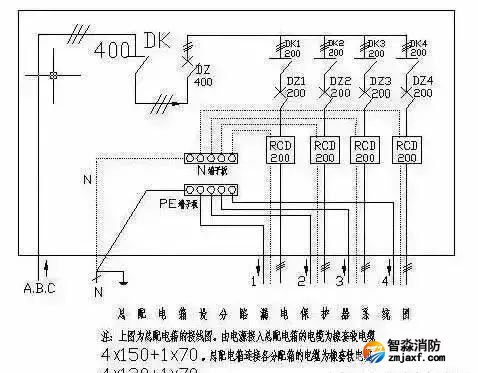

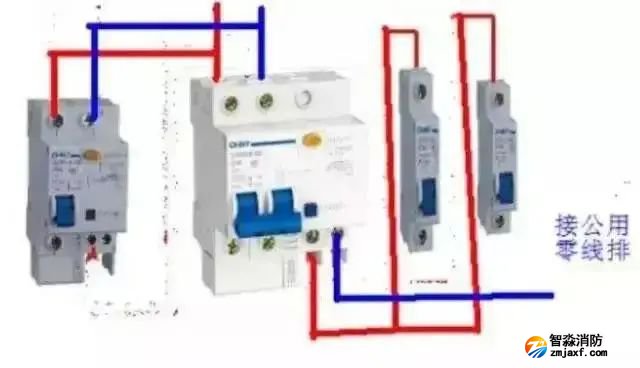

1、用于支线保护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。如果将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的工作电流平衡，使漏电保护器发生误动作。如果想就近利用动力分支线的零线作为照明分支线的零线，则会造成动力分支线的漏电保护器动作。

2、一个用电设备只能接在一条保护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，否则，会导致漏电保护器误动作。

3、装有漏电保护器和未装漏电保护器的用电设备，不得共用一个接地装置。例如，当电机M1的绝缘损坏而外壳带电时，电机M2的外壳也带电，由于电流没有经过漏电保护器，所以未起到漏电保护的作用。

4、单相负荷应尽可能均衡分配。如果分配不均(如一相的线路偏长，设备集中)，则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。

5、被保护的线路(包括工作零线)应全部穿过零序电流互感器和漏电保护器的贯穿孔，不得用三极漏电保护器代替四极三相四极、漏电保护器。如果是三相五线制，则保护地线不得穿过漏电保护器的互感器，而必须跨接到第一极漏电保护器前端(进线端)的零干线上或重复接地极上。

漏电保护器接法注意事项：

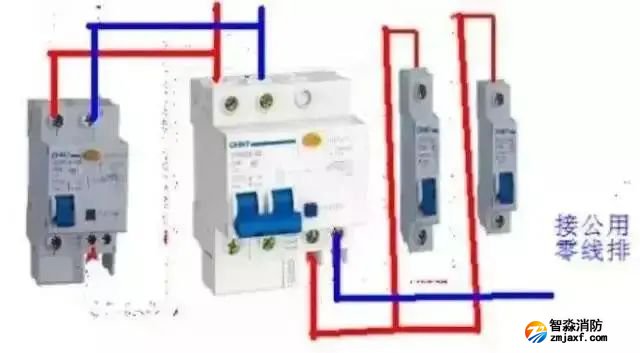

1、漏电保护器负载侧的中性线，不得与其他回路共用。

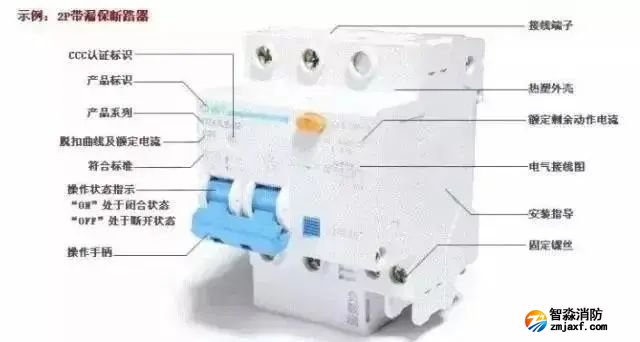

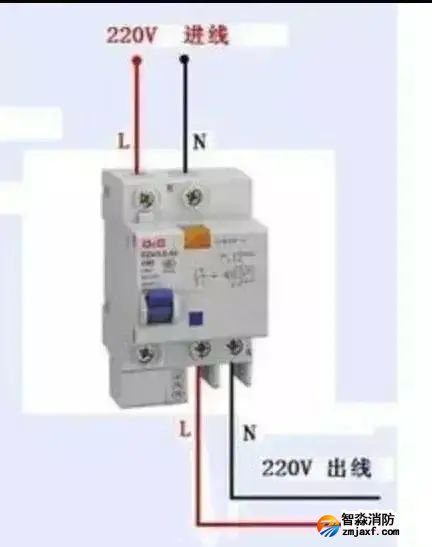

2、漏电保护器标有负载侧和电源侧时， 应按规定安装接线，不得反接。

3、安装带有短路保护的漏电保护器， 必须保证在电弧喷出方向有足够的飞弧距离。飞弧距离大小按漏电保护器生产厂家的规定。

4、安装时必须严格区分中性线和保护线， 三极四线式或四极式漏电保护器的中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线，不得重复接地或接设备外漏可导电部分。保护线不得接入漏电保护装置。

家居装修中，电路问题是比较重要的，尤其是现在家居中使用的电器越来越多，所以漏电保护器是一定要的，能有很好的保护作用，那漏电保护器接线图是怎样的呢，漏电保护器接线方法以及注意事项有哪些呢？下面老电工传给你免费的好经验：

1、用于支线保护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。如果将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的工作电流平衡，使漏电保护器发生误动作。如果想就近利用动力分支线的零线作为照明分支线的零线，则会造成动力分支线的漏电保护器动作。

2、一个用电设备只能接在一条保护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，否则，会导致漏电保护器误动作。

3、装有漏电保护器和未装漏电保护器的用电设备，不得共用一个接地装置。例如，当电机M1的绝缘损坏而外壳带电时，电机M2的外壳也带电，由于电流没有经过漏电保护器，所以未起到漏电保护的作用。

4、单相负荷应尽可能均衡分配。如果分配不均(如一相的线路偏长，设备集中)，则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。

5、被保护的线路(包括工作零线)应全部穿过零序电流互感器和漏电保护器的贯穿孔，不得用三极漏电保护器代替四极三相四极、漏电保护器。如果是三相五线制，则保护地线不得穿过漏电保护器的互感器，而必须跨接到第一极漏电保护器前端(进线端)的零干线上或重复接地极上。

漏电保护器接法注意事项：

1、漏电保护器负载侧的中性线，不得与其他回路共用。

2、漏电保护器标有负载侧和电源侧时， 应按规定安装接线，不得反接。

3、安装带有短路保护的漏电保护器， 必须保证在电弧喷出方向有足够的飞弧距离。飞弧距离大小按漏电保护器生产厂家的规定。

4、安装时必须严格区分中性线和保护线， 三极四线式或四极式漏电保护器的中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线，不得重复接地或接设备外漏可导电部分。保护线不得接入漏电保护装置。
